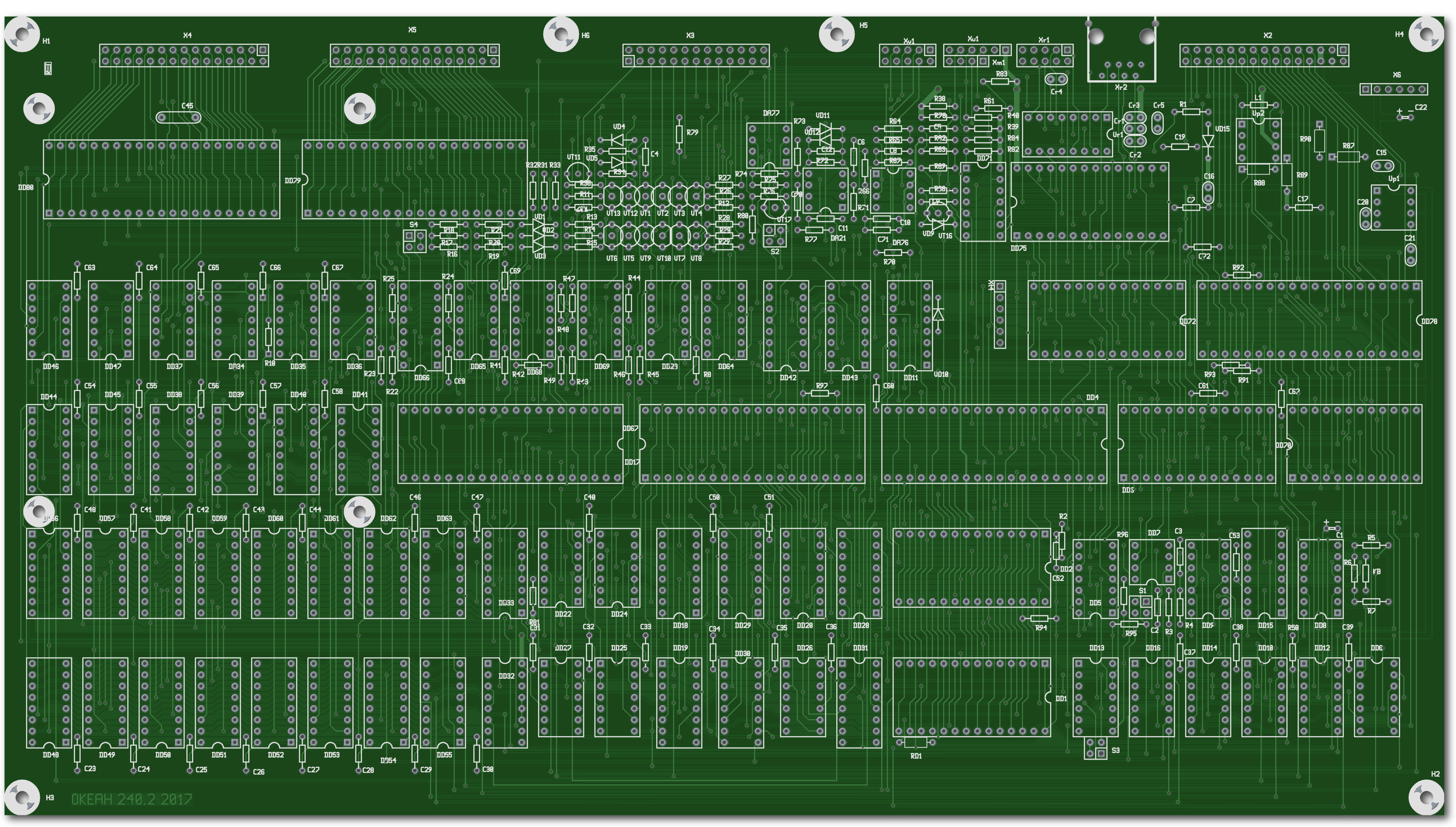

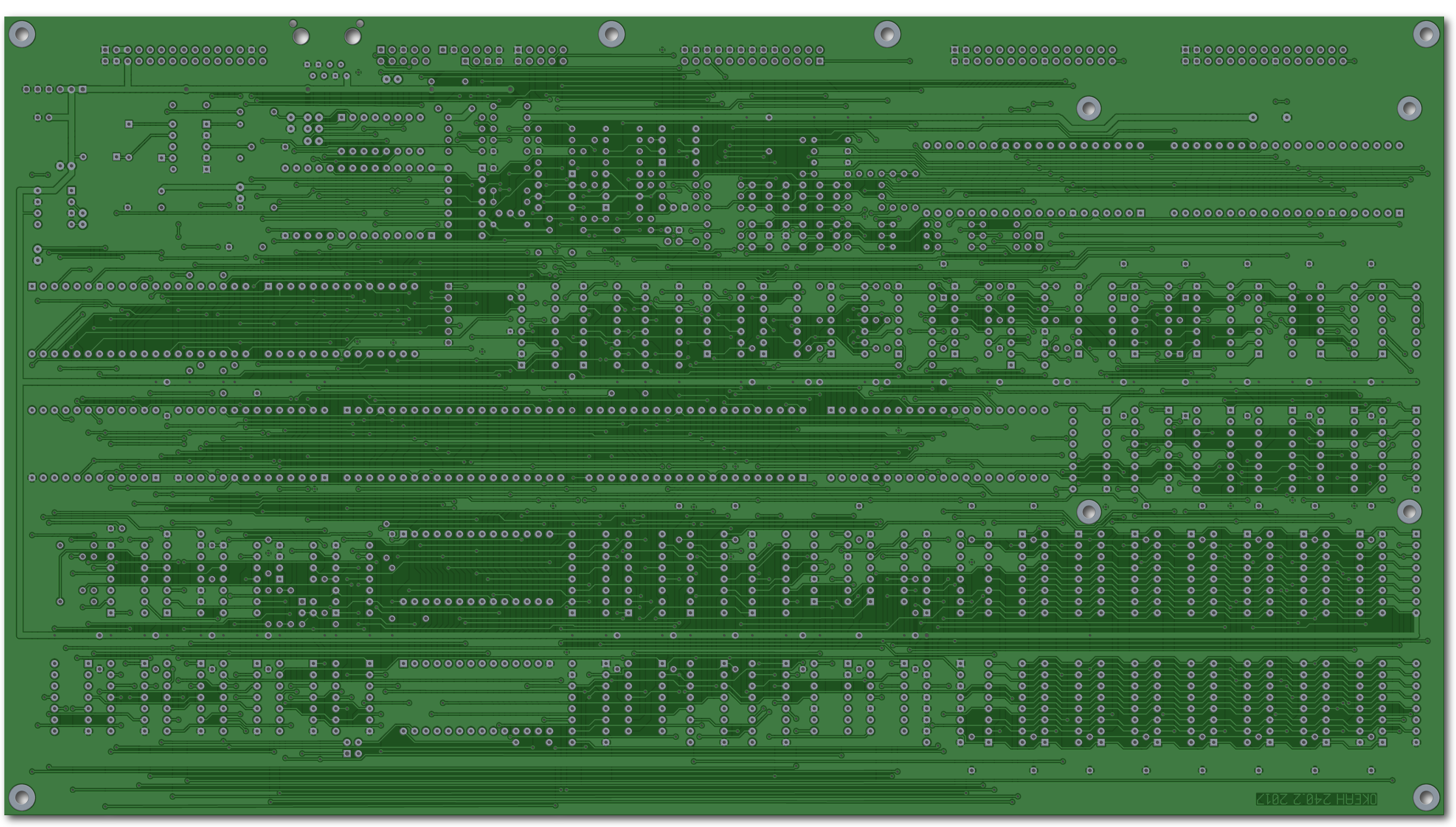

Для собирающих красную реплику платы, в ней есть ряд ошибок:
- нога 6 преобразователя -5В ICL7660 посажена на +5в. Отрезать.
- нога 7 той же микросхемы посажена на землю. Отрезать.
- нога 4 DD7 170АП3 с нижней стороны платы сидит на земле. Также на землю посажено соединение C3 и R4 (а должно идти на упомянутую ногу 4 DD7).
- с нижней стороны платы отрезать дорожку от ноги DD40-1 и соединить ногу DD40-1 с ногой DD39-9 (подробнее)
- на листе схемы IO_All к ноге 21 (А3) гнезда для подключения КНГМД подведена линия данных BD1. Подозреваю, что туда должна подходить линия адреса A10 либо А2
В "Океане-240" предусматривалось использование микросхем ОЗУ 565РУ5 (64Кбит) и 565РУ7 (256Кбит). Журнальный вариант схемы поддерживает регенерацию только 128 строк (64Кбит). Из-за этого при установке РУ7 или 41256 часть памяти в отсутствие обращений будет неизбежно портиться.
Для устранения этого недостатка надлежит поменять местами пару сигналов, идущих на мультиплексоры адреса DD28 и DD31:

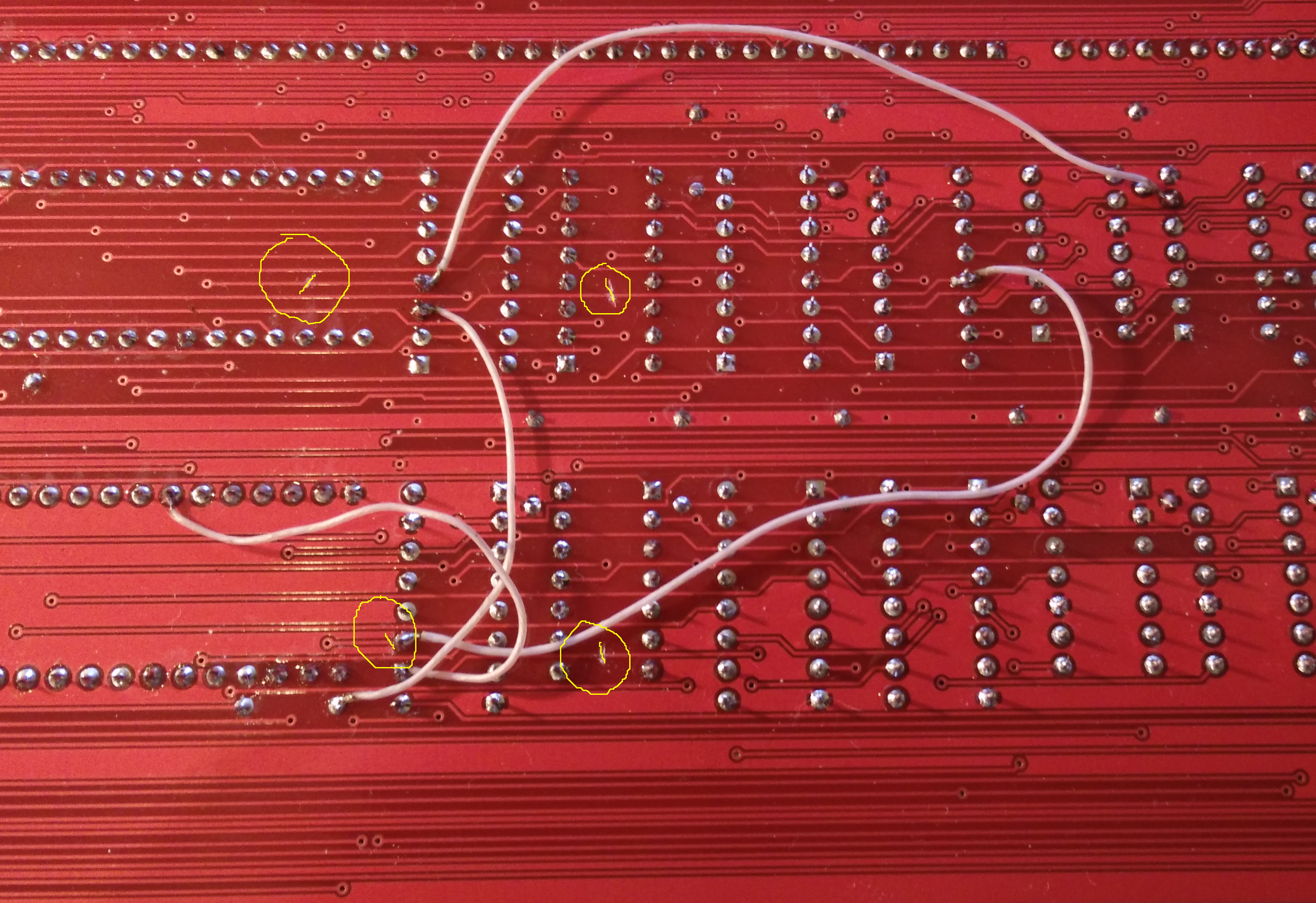

Фото обратной стороны платы с доработкой (4 порезанных дорожки, 4 проводка): PNG весом в 7 мегабайт

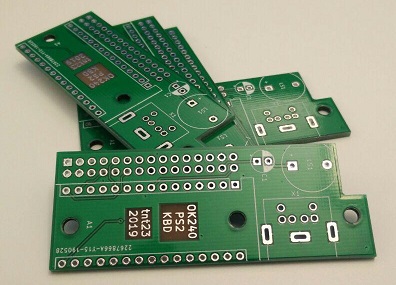

Адаптер выполнен на Arduino Nano 3 (ATMega328)
Исходники проекта (KiCad) на git
7113 256x4 OC == 82S126, 27S20, 6300, 74S387, 24SA10, 7610
256 X 4 OC AM27S20C 9341C 93417 MB7113 MB7057 HM7610-5 3601 6000-1 74S387 uPB403 N82S126 24SA10
