UKNC

FDC controller

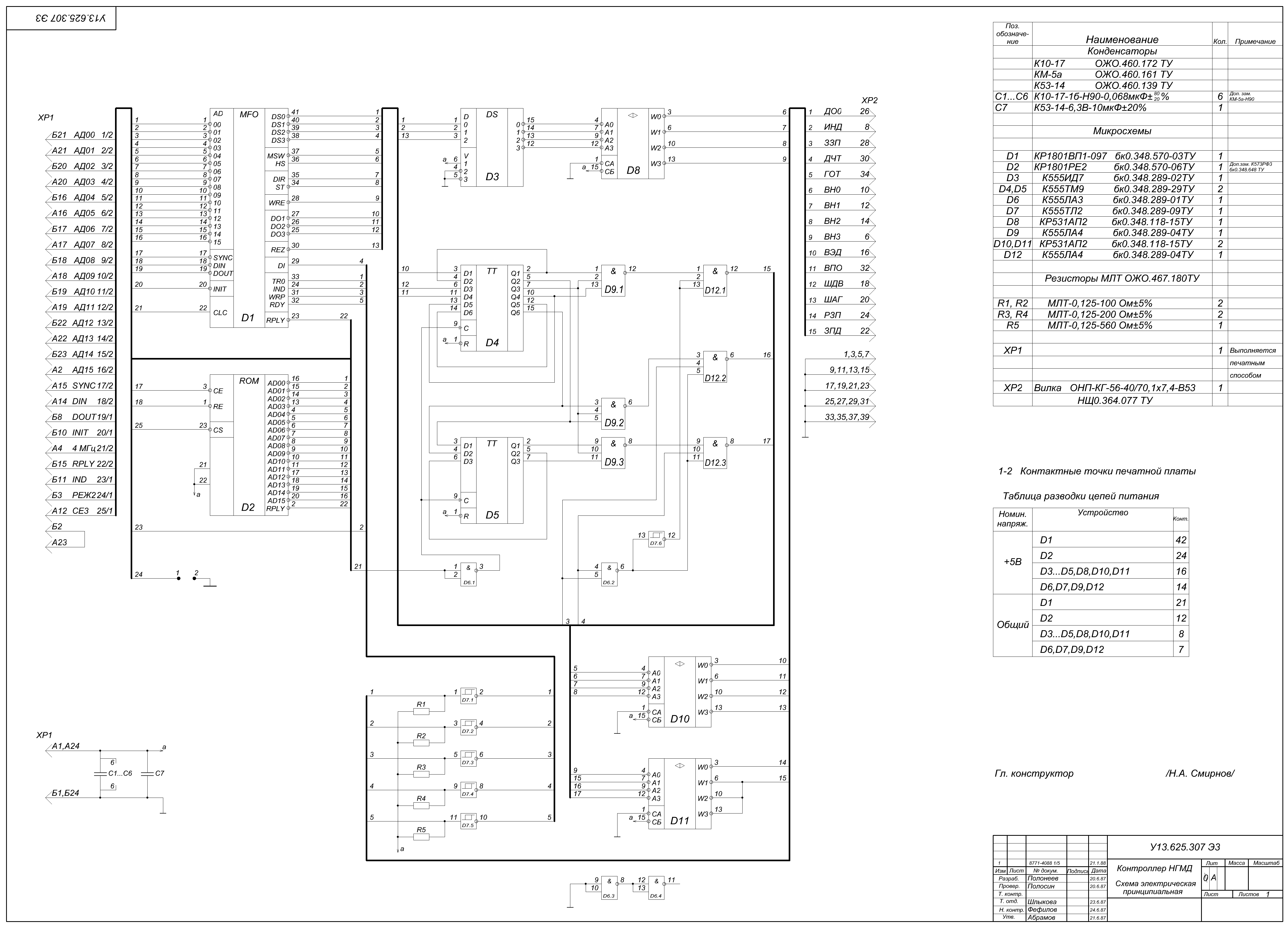

Schematics: GIF, 380K

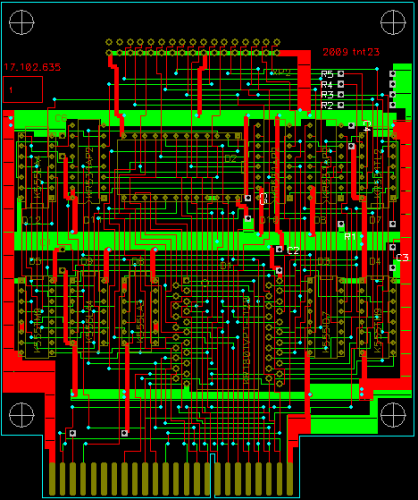

Download schematics and PCB (P-Cad 2004): uknc-fdc.zip Паспорт

Как работает контроллер

Платы КМД УКНЦ

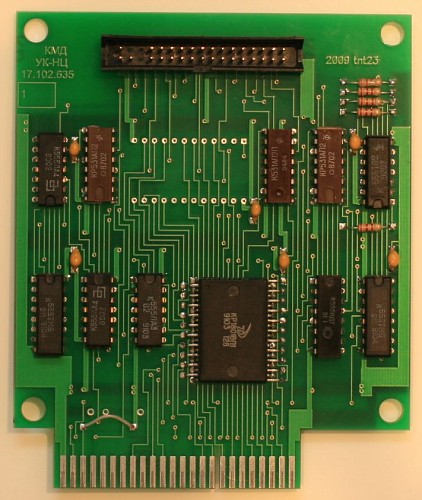

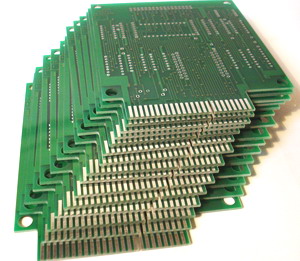

В мае 2009 года была изготовлена партия печатных плат контроллера КМД УКНЦ, которая разошлась заказчикам.

В настоящее время заказана уже третья партия плат, обращайтесь.

ВНИМАНИЕ! Дырочки у некоторых 555 микросхем получились чуть меньше чем нужно. 0.4 вместо 0.6 Упс... На внешний вид и работоспособность это не влияет, но придется тщательно формировать ножки (см. ниже).

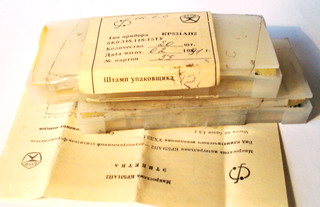

Появились микросхемы КР1801ВП1-0128 и КР531АП2. Можно положить в ту же посылку, заказывайте.


Достаточное количество ВП1-128 и КР531АП2

Разное

Вопросы-ответы

В Что это за разработка?
О Это сколка один-в-один платы заводского контроллера КМД УКНЦ разработка 17.102.635 (да, есть и другие модификации, но они существенно ничем не отличаются). Единственное изменение - отказ от советского разъема ОНП-КГ и замена его на стандартный флоповый разъем IDC-34.
В Почему вы применили микросхему ХХХХ?
О Такую микросхему изначально применили разработчики контроллера.
В Можно ли микросхему XXXX заменить на микросхему YYYY?
О Проконсультуйтесь со справочником, попробуйте и расскажите в форуме :)
В Где взять микросхему XXXX???!!!111
О Если бы кто-нибудь знал ответ... К сожалению, нет единого места где можно было бы закупиться чипами, да еще и по приемлемым ценам и с оптовой скидкой. Увы. Как показывает практика - микросхемы К555 купить не проблема. Чуть сложнее К531АП2. Наибольшее затруднение вызывает КР1801ВП1-128. В настоящее время она не выпускается, все что есть - это складские остатки с советских времен. Как правило, их можно купить через Интернет в мелких конторах типа Бобруйск-Электрон-Комплект-Сервис. Ищите, а потом расскажите на форуме. :) Несколько наводок:

Upd: Микросхемы КР1801ВП1-0128 и КР531АП2 появились в достаточном количестве. Заказывайте.
В Зачем пустое место (под ПЗУ?)
О На исходном контроллере оно есть, предназаначено под установку ПЗУ с драйвером. Но к счастью, поддержка флопа есть в любом УКНЦ.
В Какие резисторы ставить ?
О Для флопика на 3.5" ставьте 1..2 килоома. Для советских флоповодов там стояли по 240 ом, что маловато.
В Где взять корпус?
О [нет ответа]. В 2011 энтузиасты сделали несколько корпусов на 3D принтере.
В Для чего перемычка?
О Alex_K Перемычка определяет только временные параметры - время разгона двигателя, время шага, время загрузки головки, а также номера дорожек для включения прекоррекции. При подключении 80-дорожечных дисководов перемычку надо поставить обязательно, т.к. будет неправильно включаться прекоррекция.
В Можно ли применять 3" флоп?
О Можно и даже лучше. Однако на дискетах 3" надо заклеивать отверстие отвечающее за высокую плотность чтобы переключить флопик в режим 720К (точнее 800К). Отверстие не то, которое "защита от записи", а напротив. Теоретически - нужны специальные дискеты 720К, но обычные работают. Картинка.
В Мой 3" флоп не работает с вашим контроллером!!!111
О Да, с некоторыми новыми 3" флопами имеются проблемы записи/форматирования. С другими флопами такой проблемы нет. Причина различий пока не найдена, просто поставьте флоп постарее, Teac какой-нибудь. По мере накопления статистики, возможно, опубликуем таблицу совместимых флопиков. Вероятнее всего, некоторые современные флопы плохо работают с "заклеенными" дискетами.
В Где взять софт для УКНЦ ?
О Начать можно с http://uknc.narod.ru/. Там же есть инструкция, как сделать системную дискету на IBM PC.
B Как пропатчить KDE2 под FreeBSD?
O ...
O ?????
O PROFIT!

Сборка

В настоящее время собрано несколько контроллеров разными людьми, все получились рабочие.

Нисколько не сомневаясь в способностях участников, все же хотелось бы дать пару советов.

Для пайки рекомендуется применять современные материалы. Используйте современный флюс (flux). Разница в качестве - огромная. Канифоль - это прошлый век. (Как и сам контроллер, впрочем - tnt23)

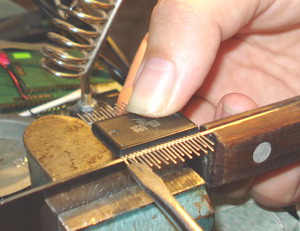

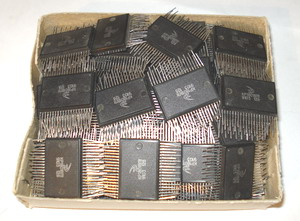

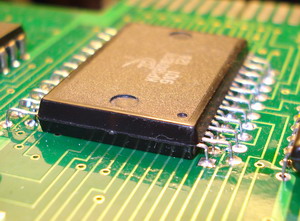

Формовка выводов КР1801ВП1-128 - довольно муторное занятие. Можно зажать пластину (~1мм), например, железную линейку или обычный кухонный нож и шуровать плоской отверткой. Пины загибаются через один, первый - короткий! Получится как-то так:

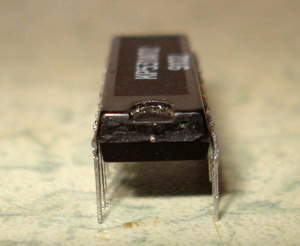

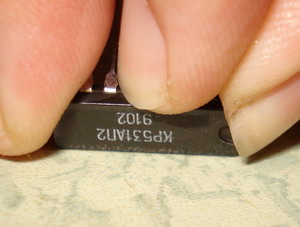

Формовку выводов прочих TTL можно делать просто "ап стол". Пины должны быть строго перпендикулярно корпусу и плате.

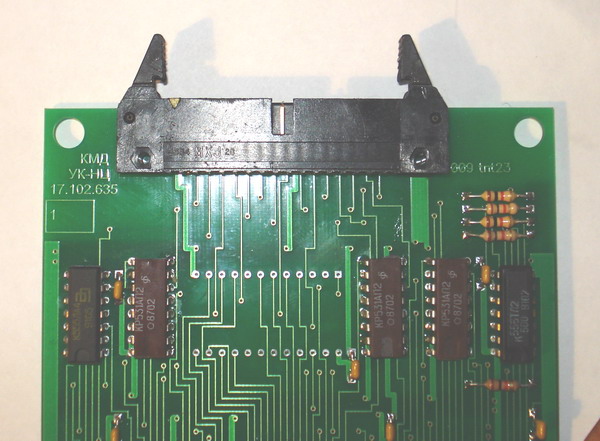

Эстеты могут припаять угловой флоппи-разъем:


UKNC KMD Team, 2009
